垃圾焚烧发电设备点检仪

-

产品品牌:士翌

产品型号:MA-100系列

主要技术指标:专注钢铁行业、钢铁厂机械设备管理

垃圾电厂安全管理工作特点

垃圾电厂生产原料(生活垃圾)的独特性和成分的多样 性,以及焚烧前段工艺的特殊性,决定了其安全管理工作有别 于火力(水力)发电厂的特点———即其不仅具备一般发电厂 管理工作的基本内容,还应考虑垃圾储运、焚烧处理过程存在 的诸多危险因素。 除一般电厂具有的火灾、爆炸、触电、机械 伤害等危险因素外,垃圾电厂还存在原料储运、焚烧生产过程 的可燃混合气体爆炸、中毒和窒息、臭气、致病微生物、二噁 英、粉尘等危险有害因素



【工作模式】

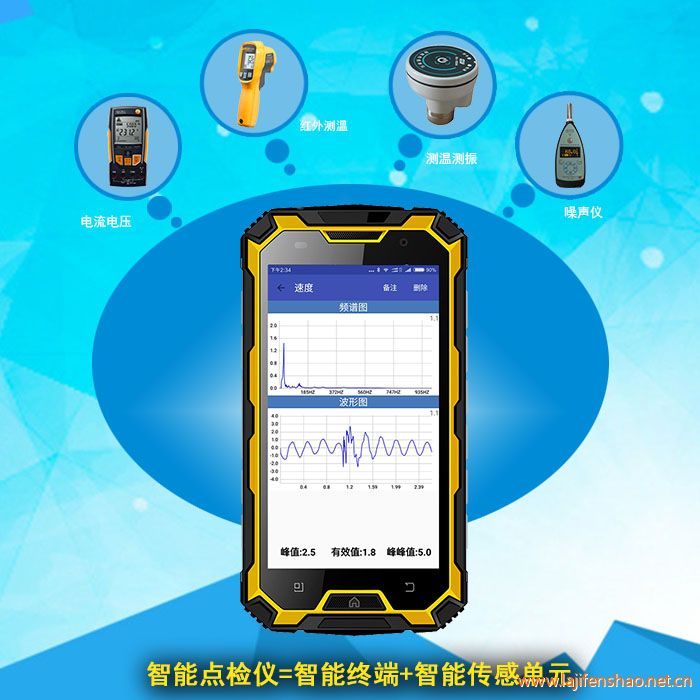

智能点检仪可以抄录设备运行时过程控制仪表显示的工艺参数(如:电压、电流、温度压力、流量等)和观察量(如漏油、异响、部件松动、润滑状况等),可以配合测振传感单元(即小蘑菇)进行温度、振动(加速度、速度、位移、包络及FFT谱)的测量。


士翌智能点检仪MA-100A、MA-100B、MA-100C、以工业级智能手机为基础。
内置士翌测试自主研发的专用点检APP软件,用于抄录设备运行时过程控制仪表显示的
工艺参数 : 电压、电流、温度压力、流量等。
观察量 : 如漏油、异响、部件松动、润滑状况等。


【主要功能】

◆ 点检功能

– 支持多路线下载、多员工使用
– 专属卡及密码安全防护
– 可根据设备状态对点检项目进行控制和筛选
– 具备漏检提示功能,确保不漏项
– 丰富的通信手段和数据保障机制
– 自动跟踪记录现场点检人员点检每一设备的准确时间,以便考核到位和点检质量
– 可以对观察类、记录类、测温类、测振类等多种数据类型进行记录,并支持振动频谱分析的功能

◆ 测量功能
– 振动测量和分析功能,用户可以选择测量类型(位移、速度、加速度),测振模块经过测量计算后将测量结果传输给点检仪并在点检仪的屏幕上显示
– 点检仪支持振动分析功能
–红外温度测量功能支持连续温度测量功能,发射率可调,并以图形化方式直观显示

–可定制功能:转速、电流、电压等

◆ 通信功能
– 点检计划的多种方式便捷下载功能和点检数据的实时上传,满足点检内容不断优化的需要
– 通信配置实现通信方式的切换,系统支持4G/3G/2G、USB、WIFI、蓝牙的数据通信方式,提供灵活的解决方案
– 消息通知功能,让工作沟通更便捷
– 云同步,任务进行中可进行设备切换,且信息同步,免去丢失信息之苦

◆ 查询统计功能
– 点检计划查询可以方便查询到需要检查的内容,如路线查询,设备查询,区域查询
– 点检结果查询以及趋势分析,可以利用数据变化曲线描述和查询某一设备的历史记录
– 到位统计帮助用户检查到位情况,防止不到位情况的发生
– 漏检统计帮助用户检查漏检情况,防止检查项目遗漏情况的发生
– 逾期统计帮助用户检查逾期情况,实现管理的精细化
– 数据随意比对组合曲线图,提供便捷灵活的统计分析

◆ 系统功能
– 屏幕背光亮度调节
– 内置手电筒,支持一键启动
– 内置闹钟,任务贴心提醒
– 内置拍照功能,可对点检现场进行拍照记录,并存储在相应的目录
– 内置记事本功能,随时记录巡点检日志及备忘录
– 时间设置、日期设置和密码设置
– 具有节电功能,可设自动待机时间
– 在点检计划下载或数据上传时,提供点检仪应用



焚烧系统(包括八个子系统 )

(1)贮存及进料系统
(2)焚烧系统(焚烧炉)
(3)废热回收系统;
(4)发电系统
(5)饲水处理系统
(6)废气处理系统
(7)废水处理系统
(8)灰渣收集及处理系统

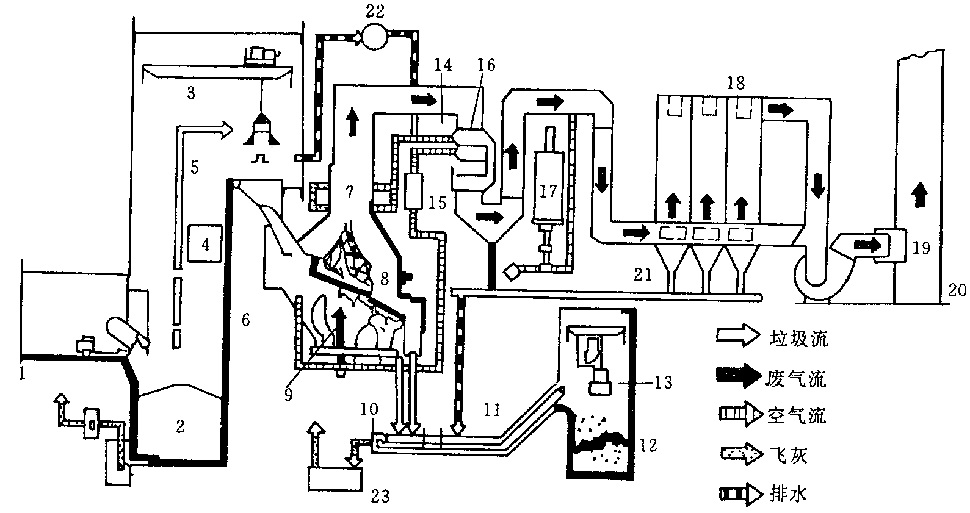

城市垃圾焚烧厂处理工艺流程图
1-倾卸平台  2-垃圾贮坑  3-抓斗  4-操作室  5-进料口  6-炉排干燥段  7-炉排燃烧段  8-炉排后燃烧段
9-焚烧炉  10-灰渣  11-出灰输送带  12-灰渣贮坑  13-出灰抓斗  14-废气冷却室  15-热交换器
16-空气预热器  17-酸性气体去除设备  18-滤袋集尘器  19-引风机  20-烟囱  21-飞灰输送带
22-抽风机  23-废水处理设备
