火电厂烟气脱硫反应器的类型与选型

脱硫反应器的类型

脱硫反应器是任何脱硫工艺的主体设备是脱硫岛的核心,时代维氏硬度计其他所有设备均围绕主体、服务主体。

脱硫吸收塔按其特点可以分为喷雾型洗涤塔、填料塔、板式塔、流化床和文丘里洗涤器、自激式和机械式洗涤器、离心水膜洗涤器等(见图1-1)喷雾型洗涤塔或称喷淋塔是应用最广泛的塔型填料塔和板式塔是它的合理改进型。流化床洗涤器或称端球塔是由填料塔发展而来。自激式洗涤器(如喷射鼓泡塔)和机械式洗涤器(如旋流板)分别在流体和机械力作用下产生紊流区强化气液接触。离心水膜洗涤器则是在洗涤器上部设有进水环形管可使溢流水槽水分分布均匀在洗涤器内壁形成3~5mm厚的水膜烟气进入洗涤器,凯恩KM9206便携式烟气分析仪在离心力作用下与水膜接触。上述洗涤器除文丘里洗涤器所需压力较高外均为中、低压在193-430Pa范围内。文丘里洗涤器结构简单维护成本较低但压降较大一般为2450 - 10000Pp以上又称“高能耗洗涤器"除普通形式外还有射流文丘里、可变喉管文丘里和紧凑型文丘里等。表1-1列出了几种湿法脱硫反应器的基本性能。

脱硫反应器的选型

在选择脱硫反应器时需要考虑许多因素:处理能力大、压力损失小、结构简单、吸收效率高、操作弹性大、运行可靠、维修方便等。结合吸收过程的控制步骤进行选择。

对气膜控制的吸收过程一般采用填料塔之类的液相分散装置使液相分散气相湍动有利于传质。对液膜控制的吸收过程采用各类板式塔使液相湍动气相分散有利于传质。在必需的气液比下气膜控制时选择气相传质系数大的装置;液膜控制时选择液相传质系数大的装置;对于一般的化学吸收过程可以按气膜控制考虑。

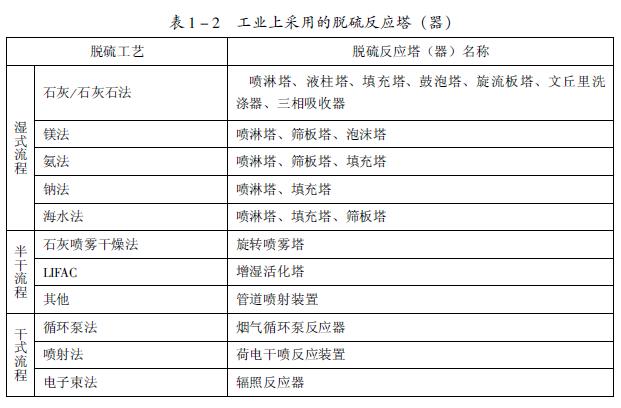

在烟气脱疏中湿式钠法和氨法过程属于气膜控制而且介质的腐蚀性强宜采用填料塔或板式塔;湿式钙法和镁法工艺应考虑是以气膜控制为主的双膜控制且可能会发生结垢堵塞宜采用喷淋塔和液柱塔,风速仪也可以采用鼓泡塔和筛板塔。处理气量小时可采用旋流板塔和文丘里洗涤器等。工业上采用的脱硫反应器类型见表1-2.
